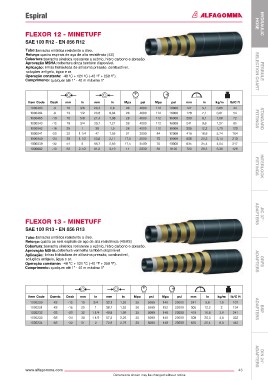

Page 45 - Catálogo de Mangueiras e Conexões Hidráulicas, Adaptadores e Acessórios

Espiral hOSE

FLEXOR 12 - MINETUFF hyDRAulIC

SAE 100 R12 - EN 856 R12

Tubo:
Tubo:
Tubo: borracha sintética resistente a óleo.
Reforço: quatro espirais de aço de alta resistência (4S)
Cobertura: borracha sintética resistente a ozônio, hidro carbono e abrasão.

Aprovação MSHA: cobertura cinza também disponível.
Aplicação: linhas hidráulicas de altíssima pressão, combustível,
soluções antigelo, água e ar. SElECTION ChART FERRulE
Operação constante: -40 ºC + 121 ºC (-40 ºF + 250 ºF).
Comprimento: qualquer até 1" - 40 m máximo 1"

Item Code Dash mm in mm in Mpa psi Mpa psi mm in kg/m lb/C ft
1000463 -6 10 3/8 20,3 0,8 28 4000 112 16000 127 5,1 0,65 44
1000464 -8 13 1/2 23,8 0,94 28 4000 112 16000 178 7,1 0,81 54
1000465 -10 16 5/8 27,4 1,08 28 4000 112 16000 203 8,1 1,08 72 FITTINGS STANDARD
1000343 -12 19 3/4 30,7 1,21 28 4000 112 16000 241 9,6 1,27 85
1000342 -16 25 1 38 1,5 28 4000 112 16000 305 12,2 1,79 120
1000341 -20 32 1.1/4 47 1,85 21 3000 84 12000 419 16,8 2,74 184
1000340 -24 38 1.1/2 53,5 2,11 17,5 2500 70 10000 508 20,3 3,14 210
1000339 -32 51 2 66,7 2,63 17,5 2500 70 10000 635 25,4 4,04 217
1000882 -40 63 2.1/2 81,2 3,19 14 2030 56 8120 720 28,3 6,36 426 FITTINGS INTERlOCk

FLEXOR 13 - MINETUFF ADAPTERS JIC 37°

SAE 100 R13 - EN 856 R13
Tubo: borracha sintética resistente a óleo.
Reforço: quatro ou seis espirais de aço de alta resistência (4S/6S)
Cobertura: borracha sintética resistente a ozônio, hidro carbono e abrasão.

Aprovação MSHA: cobertura vermelha também disponível.
Aplicação: linhas hidráulicas de altíssima pressão, combustível,
soluções antigelo, água e ar.
Operação constante: -40 ºC + 121 ºC (-40 ºF + 250 ºF). ADAPTERS ORFS
Comprimento: qualquer até 1" - 40 m máximo 1"

Item Code Constr. Dash mm in mm in Mpa psi Mpa psi mm in kg/m lb/C ft
1000230 4S -12 19 3/4 32,1 1,26 35 5000 140 20000 241 9,6 1,6 107
1000231 4S -16 25 1 38,7 1,52 38 5500 152 22000 305 12,2 2 134 ADAPTERS BSP
1000232 6S -20 32 1.1/4 49,8 1,96 35 5000 140 20000 419 16,8 3,6 241
1000233 6S -24 38 1.1/2 57,3 2,26 35 5000 140 20000 508 20,3 4,8 322
1000234 6S -32 51 2 70,9 2,79 35 5000 140 20000 635 25,4 6,6 442

www.alfagomma.com 43 ADAPTERS DIN 24°
Dimensions shown may be changed without notice
