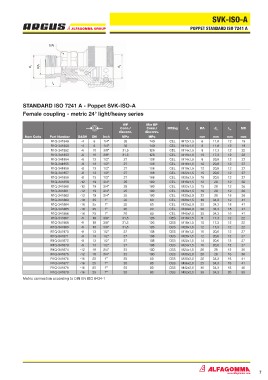

Page 8 - Catálogo Argus - Alfagomma - Engates Rápidos
P. 8
SVK-ISO-A
POPPET STANDARD ISO 7241 A
SW
d 1 RA d 3
l 8
STANDARD ISO 7241 A - Poppet SVK-ISO-A
Female coupling - metric 24° light/heavy series
WP Min BP
Conn./ Conn./ Fitting d 1 RA d 3 L 8 SW
disconn. disconn.
Item Code Part Number DASH DN inch MPa MPa mm mm mm mm
R1Q-341849 -4 6 1/4” 35 140 CEL M12x1,5 6 11,8 12 19
R1Q-341850 -4 6 1/4” 35 140 CEL M14x1,5 8 11,8 12 19
R1Q-341852 -6 10 3/8” 31,5 126 CEL M14x1,5 8 17,3 12 22
R1Q-341853 -6 10 3/8” 31,5 126 CEL M16x1,5 10 17,3 12 22
R1Q-341854 -8 13 1/2” 27 108 CEL M14x1,5 8 20,6 12 27
R1Q-341855 -8 13 1/2” 27 108 CEL M16x1,5 10 20,6 12 27
R1Q-341856 -8 13 1/2” 27 108 CEL M18x1,5 12 20,6 12 27
R1Q-341857 -8 13 1/2” 27 108 CEL M22x1,5 15 20,6 12 27
R1Q-341858 -8 13 1/2” 27 108 CEL M26x1,5 18 20,6 12 27
R1Q-341859 -12 19 3/4” 25 100 CEL M18x1,5 12 29 12 36
R1Q-341860 -12 19 3/4” 25 100 CEL M22x1,5 15 29 12 36
R1Q-341861 -12 19 3/4” 25 100 CEL M26x1,5 18 29 12 36
R1Q-341862 -12 19 3/4” 25 100 CEL M30x2,0 22 29 18 36
R1Q-341863 -16 25 1” 20 80 CEL M26x1,5 18 34,3 12 41
R1Q-341864 -16 25 1” 20 80 CEL M30x2,0 22 34,3 18 41
R1Q-341865 -16 25 1” 20 80 CEL M36x2,0 28 34,3 18 41
R1Q-341866 -16 25 1” 20 80 CEL M45x2,0 35 34,3 16 41
R1Q-341867 -6 10 3/8” 31,5 126 CES M16x1,5 8 17,3 12 22
R1Q-341868 -6 10 3/8” 31,5 126 CES M18x1,5 10 17,3 12 22
R1Q-341869 -6 10 3/8” 31,5 126 CES M20x1,5 12 17,3 12 22
R1Q-341870 -8 13 1/2” 27 108 CES M18x1,5 10 20,6 12 27
R1Q-341871 -8 13 1/2” 27 108 CES M20x1,5 12 20,6 12 27
R1Q-341872 -8 13 1/2” 27 108 CES M22x1,5 14 20,6 12 27
R1Q-341873 -8 13 1/2” 27 108 CES M24x1,5 16 20,6 12 27
R1Q-341874 -12 19 3/4” 25 100 CES M24x1,5 20 29 12 36
R1Q-341875 -12 19 3/4” 25 100 CES M30x2,0 20 29 16 36
R1Q-341876 -16 25 1” 20 80 CES M30x2,0 20 34,3 18 41
R1Q-341877 -16 25 1” 20 80 CES M36x2,0 25 34,3 18 41
R1Q-341878 -16 25 1” 20 80 CES M42x2,0 30 34,3 18 46
R1Q-341879 -16 25 1” 20 80 CES M52x2,0 38 34,3 20 55
Metric connection according to DIN EN ISO 8434-1
