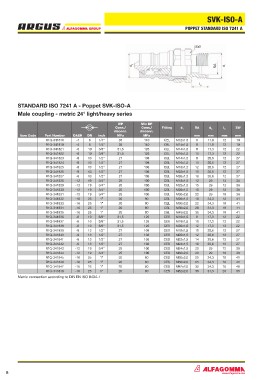

SVK-ISO-A

POPPET STANDARD ISO 7241 A

SW

d 3 RA d 1

l
8

STANDARD ISO 7241 A - Poppet SVK-ISO-A
Male coupling - metric 24° light/heavy series

WP Min BP
Conn./ Conn./ Fitting d 1 RA d 3 l 8 SW
disconn. disconn.
Item Code Part Number DASH DN inch MPa MPa mm mm mm mm
R1Q-341818 -4 6 1/4” 35 140 CEL M12x1,5 6 11,8 12 19
R1Q-341819 -4 6 1/4” 35 140 CEL M14x1,5 8 11,8 12 19
R1Q-341821 -6 10 3/8” 31,5 126 CEL M14x1,5 8 17,3 12 22
R1Q-341822 -6 10 3/8” 31,5 126 CEL M16x1,5 10 17,3 12 22
R1Q-341823 -8 13 1/2” 27 108 CEL M14x1,5 8 20,6 12 27
R1Q-341824 -8 13 1/2” 27 108 CEL M16x1,5 10 20,6 12 27
R1Q-341825 -8 13 1/2” 27 108 CEL M18x1,5 12 20,6 12 27
R1Q-341826 -8 13 1/2” 27 108 CEL M22x1,5 15 20,6 12 27
R1Q-341827 -8 13 1/2” 27 108 CEL M26x1,5 18 20,6 12 27
R1Q-341828 -12 19 3/4” 25 100 CEL M18x1,5 12 29 12 36
R1Q-341829 -12 19 3/4” 25 100 CEL M22x1,5 15 29 12 36
R1Q-341830 -12 19 3/4” 25 100 CEL M26x1,5 18 29 12 36
R1Q-341831 -12 19 3/4” 25 100 CEL M30x2,0 22 29 18 36
R1Q-341832 -16 25 1” 20 80 CEL M26x1,5 18 34,3 12 41
R1Q-341833 -16 25 1” 20 80 CEL M30x2,0 22 34,3 18 41
R1Q-341834 -16 25 1” 20 80 CEL M36x2,0 28 34,3 18 41
R1Q-341835 -16 25 1” 20 80 CEL M45x2,0 35 34,3 16 41
R1Q-341836 -6 10 3/8” 31,5 126 CES M16x1,5 8 17,3 12 22
R1Q-341837 -6 10 3/8” 31,5 126 CES M18x1,5 10 17,3 12 22
R1Q-341838 -6 10 3/8” 31,5 126 CES M20x1,5 12 17,3 12 22
R1Q-341839 -8 13 1/2” 27 108 CES M18x1,5 10 20,6 12 27
R1Q-341840 -8 13 1/2” 27 108 CES M20x1,5 12 20,6 12 27
R1Q-341841 -8 13 1/2” 27 108 CES M22x1,5 14 20,6 12 27
R1Q-341842 -8 13 1/2” 27 108 CES M24x1,5 16 20,6 12 27
R1Q-341843 -12 19 3/4” 25 100 CES M24x1,5 20 29 12 36
R1Q-341844 -12 19 3/4” 25 100 CES M30x2,0 20 29 16 36
R1Q-341845 -16 25 1” 20 80 CES M30x2,0 20 34,3 18 41
R1Q-341846 -16 25 1” 20 80 CES M36x2,0 25 34,3 18 41
R1Q-341847 -16 25 1” 20 80 CES M42x2,0 30 34,3 18 46
R1Q-341848 -16 25 1” 20 80 CES M52x2,0 38 34,3 20 55
Metric connection according to DIN EN ISO 8434-1
